概述

    韶山恒旺電氣有限公司是【恒欣股份】的全資子公司，主要生產礦用防爆電氣產品，包括軟件、傳感器、電控裝置等防爆電氣產品。

    礦用防爆電氣產品包括：用于采集數據的智能感知系統的各種傳感器、數據智能運算系統的各類軟件、物聯網智能處理系統的各類電氣控制裝置，礦用防爆電氣產品是礦山軌道運輸智能裝備工業互聯網管控平臺的重要組成部分。

ZR127（B）礦用架空乘人電控裝置

產品概述

    ZR127(B)礦用架空乘人電控裝置，采用進口PLC可編程控制器，同時有2種信息顯示功能，一種為觸摸屏顯示“運行界面”、“參數顯示界面”、“故障顯示界面”、“參數設定界面”等四個界面，并能顯示架空乘人裝置運行“方式”、“狀態”、“故障”、“數據”等信息；另一種為按鍵顯示屏顯示“空閑模式”“打點模式”“廣播模式”“音樂模式”“報警模式”等界面。

    采用PLC可編程控制器與CAN總線通訊，既節省了煩瑣的控制線路，又能更準確、安全及快捷地控制設備的運行與停止；通過對電機電流、電壓、制動油壓和油箱溫度及減速機溫度的實時檢測，有效地對電機、減速機、液壓站的安全運行進行監控；通過音頻總線，實現本地和遠程異地的通話和安全保護的報警，提高架空乘人裝置安全性能。

主要功能及特點

●數據采集功能

●報警功能

●控制功能

●顯示功能

●通訊功能

●信息存儲（黑匣子）功能

●遠程監視監控功能

裝置結構圖

ZJK127(B)礦用無極繩絞車控制裝置

產品概述

ZJK127(B)礦用無極繩絞車控制裝置適用于煤礦井下無極繩絞車運輸?shù)谋Ｗo(hù)和控制，采用進口PLC可編程控器與CAN總線通訊，既節省了煩瑣的控制線路，又能更準確、安全及快捷地控制設備的運行與停止；制動油壓和油箱溫度及減速機溫度的檢測，有效地對無極繩連續牽引車起主要作用的液壓站與減速機進行監控，維護系統更安全運行。

本裝置不但可以通過音頻總線，可以通話、報警，還具備全程實時動態監視無極繩連續牽引車運行狀態，提高整個無極繩連續牽引車安全性能。

主要功能

●數據采集功能

●顯示功能

●報警功能

●控制功能

●漏泄通訊功能

●通訊功能

●信息存儲(黑匣子)功能

●遠程監視監控功能

ZSP127礦用視頻監測裝置

產品概述

ZSP127礦用視頻監測裝置主要適用于煤礦井下及地面圖像的采集和傳輸。

本系統從視頻監視、信號傳輸、中心控制、遠程監管等各方面進行設計開發，可以實現地面 監控人員直接對井下設備運行和人員的操作情況進行實時監控，不僅能直觀的監視和記錄井下工 作現場的安全生產情況，而且能及時發現事故隱患，防患于未然，也能為事后分析事故提供第一 手圖像資料。

主要功能及特點

1、控制功能：在運輸設備巷道的機頭、機尾等處各安裝1個（最多不超過8個）光纖攝像儀，對監控點的情況進行實時監視，硬盤錄像機通過光纖接收視頻信號，通過顯示器進行顯示和切 換，實現地面和井下視頻信號實時顯示和存儲的目的。

2、顯示器能夠通過操作鼠標切換視頻路數到全屏顯示。

3、硬盤錄像機最大能同時接收8路視頻信號，具有實時存儲、時間檢索、快進快退、播放暫 停、回放操作的功能。

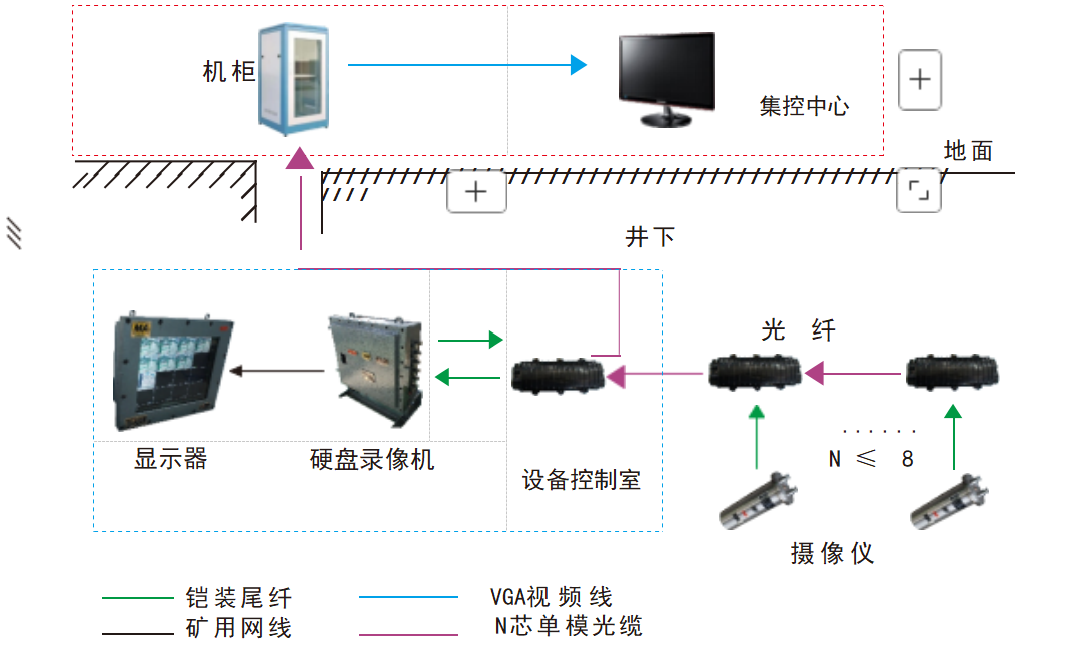

裝置結構圖

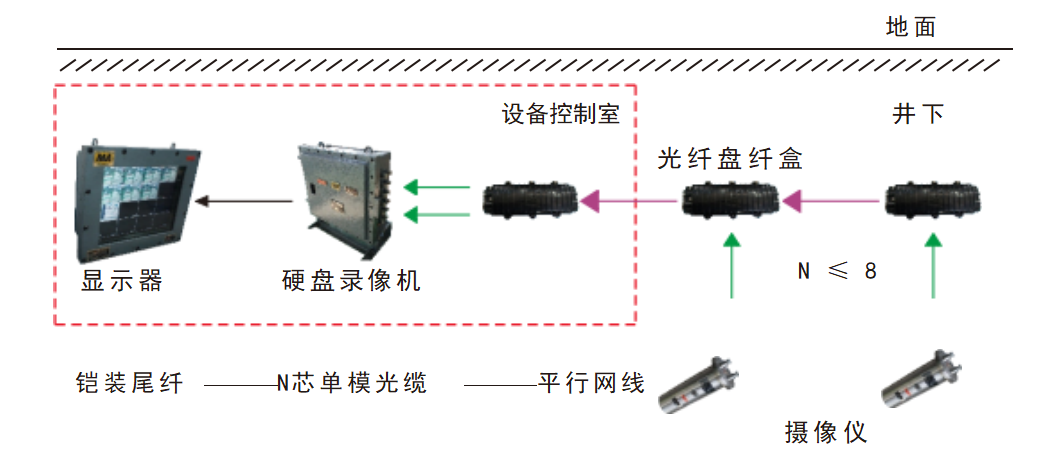

● 井下監視：

   在井下設備控制室對監視點的設備運行和人員操作情況進行實時監視。

● 地面監視：

   在調度集控中心對監視點的設備運行和人員操作情況進行實時監視。

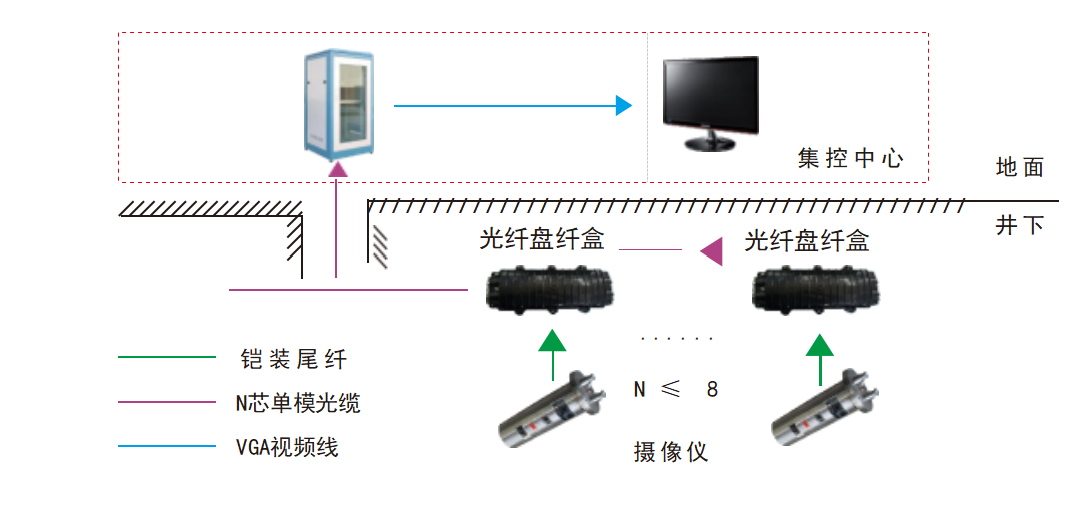

● 地面和井下同步監視：

   在調度集控中心和井下設備控制室對監視點的設備運行和人員操作情況同步進行實時監視。

KJ498煤礦圖像監視系統

產品概述

    KJ498煤礦圖像監視系統是針對煤礦視頻需求和特定環境應用開發的視頻監視系統。本系統中 采用有線接入、無線接入，技術成熟穩定，核心網采用工業環網，成熟穩定，系統適用于有瓦斯、 煤塵爆炸危險、無破壞絕緣的腐蝕性氣體的場所的煤礦井下、露天煤礦、選煤廠等工作場所，可用 于煤礦監控需求。

主要功能及特點

◆  煤礦井下圖像采集、傳輸和顯示功能，并保持圖像信息的原始完整性和實時性。

◆  手動錄像、定時錄像、報警錄像和動態監測錄像功能，同時記錄時間，并保持圖像信息的 原始完整性和實時性，即無論中間過程信息如何傳輸和處理，應使最后記錄/回放的圖像與原始場 景保持一致。

◆  時間檢索、事件檢索、快進快退、倍速、播放、逐幀播放、播放暫停、打印功能。

◆  錄像設備有記錄、回放全雙工功能，在所有視頻通道處于滿負荷記錄的狀態下，進行檢索 及回放操作時，均能正常運行，且不丟幀。

◆  顯示器和電視墻8路顯示功能、 TCP/IP 網絡接口、支持網絡播放和查詢功能、視頻丟失 報警功能。

◆ 存儲功能，系統斷電或關機后，所有系統數據、用戶設置信息、操作日志能保持至少7天 不丟失，重新通電后應恢復失電或關機前的狀態。

◆  報警聯動功能，報警聯動的接口，能支持無源的開路或閉路信號接入，實時響應并啟動記 錄和輸出聯動信號。

◆  操作權限管理功能、運行日志功能、雙向?qū)χv功能、顯示及錄像畫面疊加時間、漢字功能。

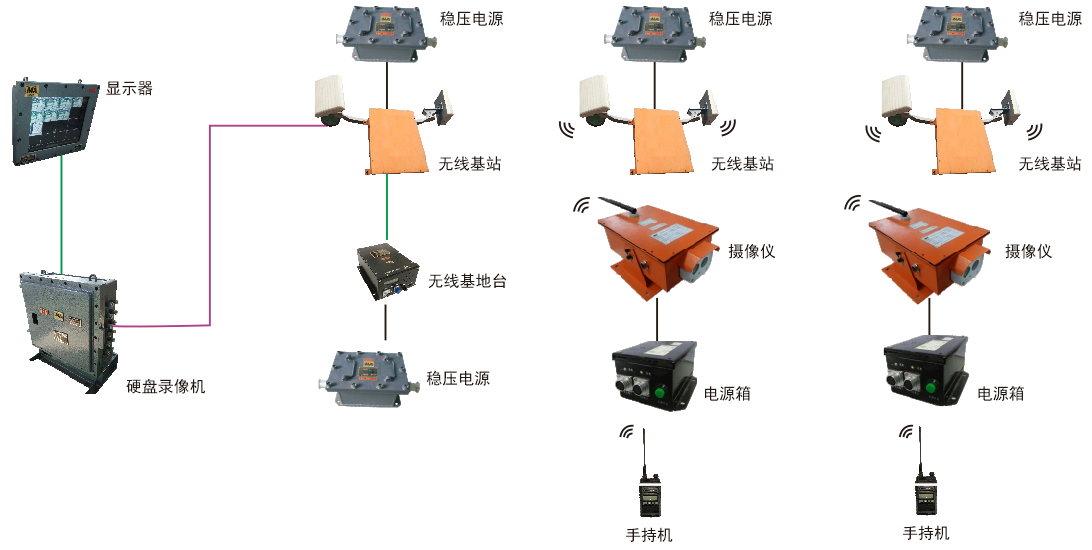

裝置結構圖

KTL136漏泄通信系統（專利號：ZL201721457273.4 ）

產品概述

    系統主要應用于斜井的無極繩絞車、梭車的行車信號的發送和操作人員相互間通信聯 絡 ；跟車人員或巡檢人員可向絞車司機行車信號，同時可隨時與絞車司機進行語音通話聯 絡，可有效的保證行車安全和提高工作效率。系統除了具有傳統無線通信技術快捷、靈 活、方便等特點，系統還具有話音清晰、抗干擾能力強、信號穩定可靠、組建方便、高性 價比等優點。

主要功能

◆  實現無極繩絞車等機車運輸巷道中無線通信信號的無縫覆蓋。

◆  基地臺具有轉接無線信號功能，基地臺與手持機、手持機與手持機之間可相互語音通話。

◆ 基地臺收到打點信號向手持機發送確認語音提示信號，并顯示快上、  快下、慢上、慢 下、停車等信息，并輸出相應的繼電器無源通斷觸點，可控制無極繩絞車、梭車的運行狀態。

◆  基地臺可以顯示打點用戶的身份碼，可以進行信源追溯。

◆  急停功能：可由手持機控制行車急停。

◆  失電時，基地臺的對外的控制接口處于急停狀態。

◆  具有電鈴控制接口。

◆  緊急停車并報完緊急停車語音后，基地臺和手持機仍可保持語音通話聯絡，方便維護。

技術參數

配置要求

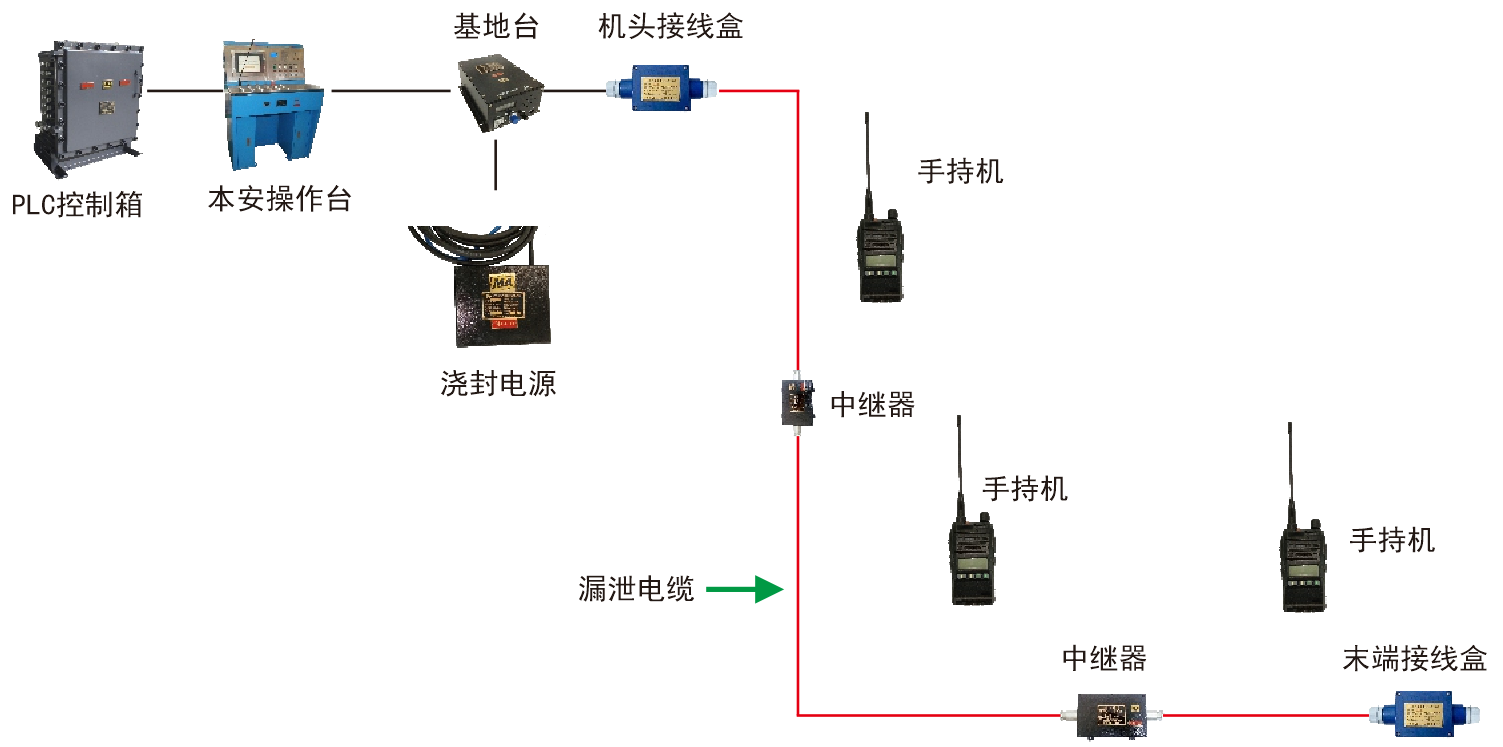

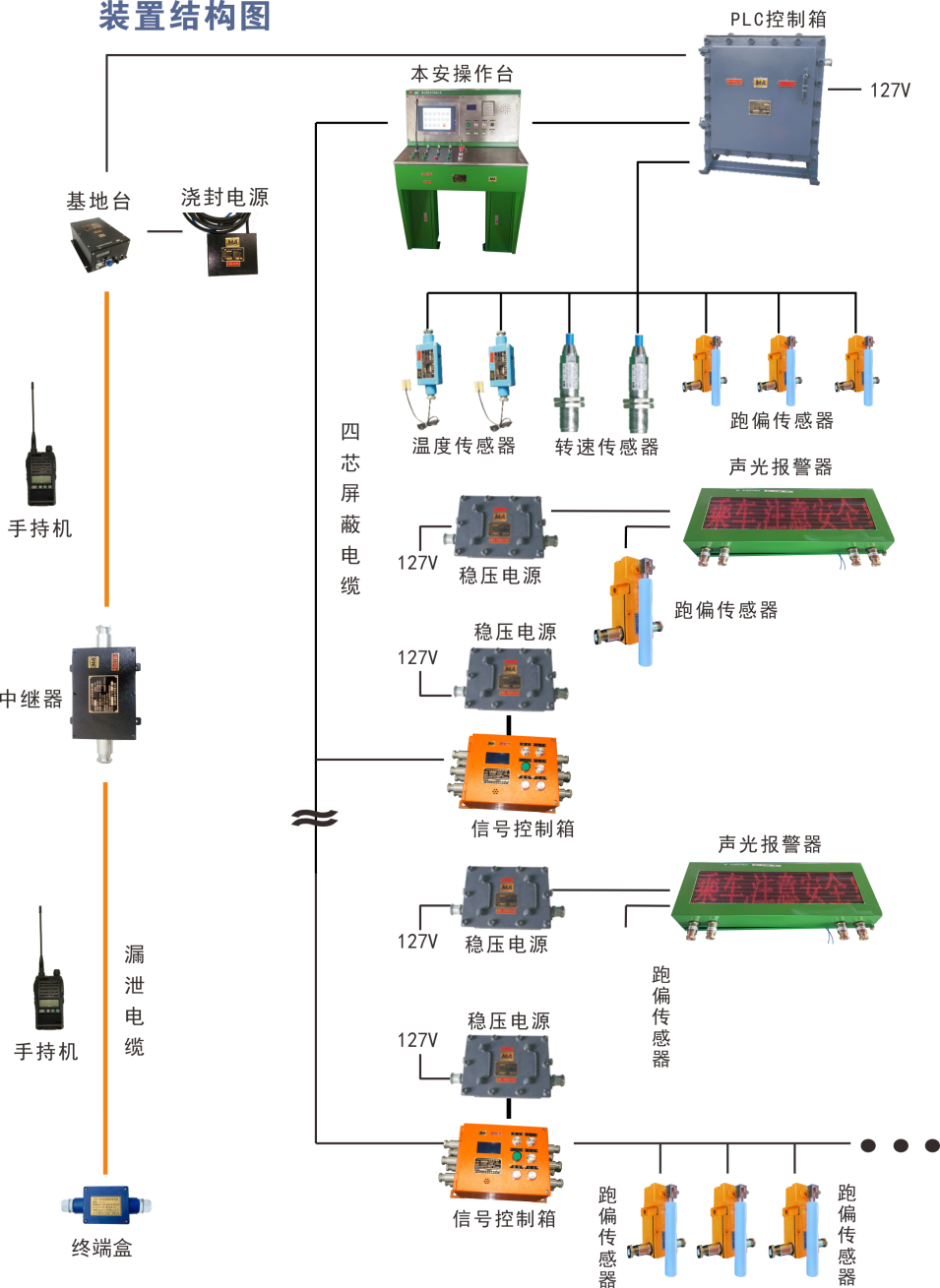

裝置結構圖

KT456礦用廣播通信系統（專利號：ZL201210234190.4、ZL201220327887.1、ZL201220327886.7、ZL201220327193.8）

產品概述

◆  廣播通信系統基于以太網絡，采用TCP/IP協議，傳遞數字音頻；

◆  系統采用“光電”傳輸：井下交換機至分站利用礦用光纜傳輸，分站至音箱利用礦用屏 蔽電纜傳輸；

◆  廣播通信系統主控部分安裝在地面調度中心，為整個廣播系統的最高權限；

◆  分站一般安裝在井下人流比較集中的區域，如井下調度中心、候車場、中央變電所等地 域；

◆  音箱一般安裝在各大巷中，作為分站擴音終端。

主要功能

● 應急調度指揮

可與電話調度系統聯控，實現電話對數字網絡廣播進行調度指揮及“全區廣播”;

地面調度中心可實現“全區緊急廣播”及不同區域的“分區廣播”;

分站可井下現場進行“站內廣播”。

● 井下緊急一鍵呼

按下分站的“緊急呼叫”，立即連接調度中心的廣播主控站，及時匯報井下情況。

● 雙向?qū)χv

廣播主控站與分站、分站與分站之間可實現雙向?qū)χv。

● 監聽功能

在調度中心可進行任意分站的環境監聽。

● 錄音功能

通過上位機軟件對廣播系統內的對講和語音廣播內容進行自動錄音并保存在系統默認的文件 夾中，用戶可通過錄音管理系統軟件對其文件下載并另存到指定的文件夾中。

輔助功能

◆ 可對廣播系統內的廣播主控站 、分站設定IP地址 ，能任意對分站等設備終端進行組合 分區；

◆ 通過工控PC機可針對分區或全區進行背景音樂播放、語音廣播及定時打鈴；

◆ 通過網絡采集終端可實時采播外接音源（如：轉播中央人民廣播電臺節目）；

◆ 通過網絡報警終端接收其他系統中的報警信號，自動對指定區域進行特定內容的廣播；

◆ 可遠程對廣播系統中的設備進行音量、電源管理控制；

◆ 實時對各終端的工作狀態進行巡檢， 自診斷系統通訊故障。

技術指標

◆ 地面至井下分站：采用礦用單模光纜最遠傳輸距離為20km；

◆ 分站與井下網絡交換機：采用礦用網線最遠傳輸距離為100m；采用礦用單模光纜最遠傳輸距 離為20km；

◆ 分站至后接音箱：采用2芯屏蔽電纜的傳輸距離≤1km。

配置要求

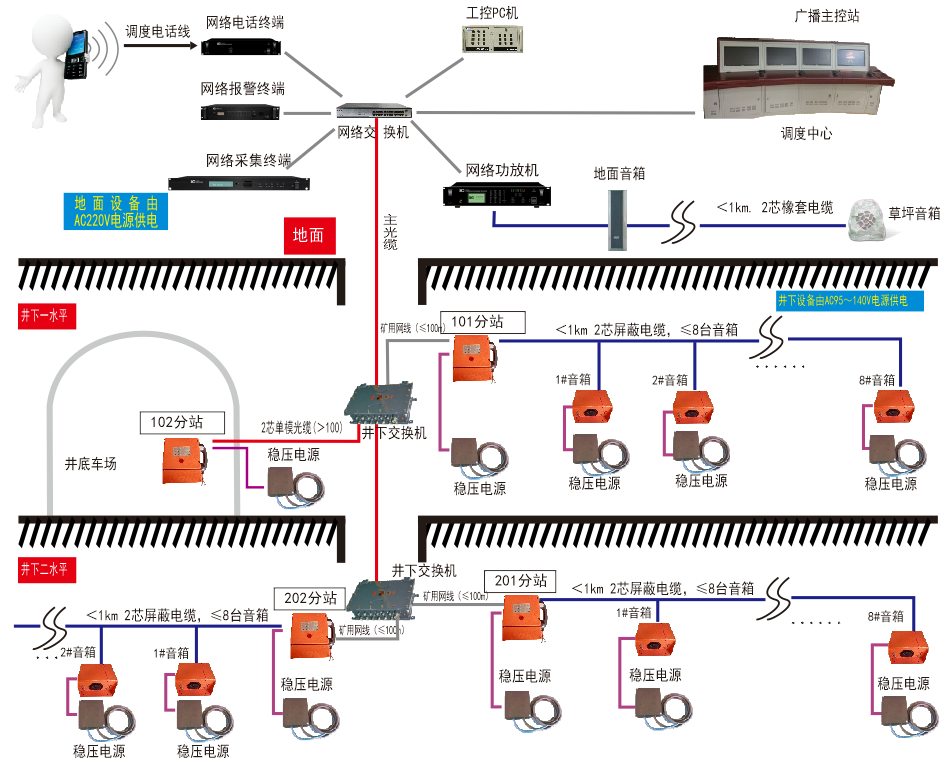

裝置結構圖

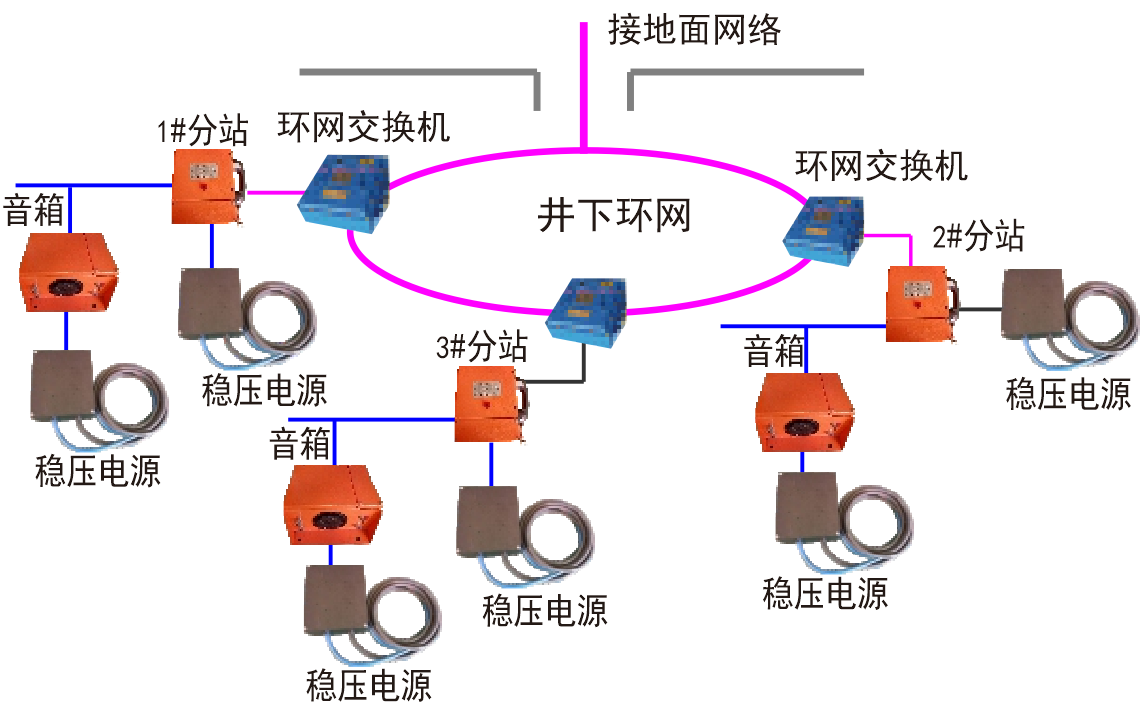

分站配接井下環網

◆ 分站可直接接入井下環網交換機。

◆ 與環網交換機距離≤100m時，選用礦用網線連接。

◆ 與環網交換機距離≥100m時，選用礦用單模光纜連接。

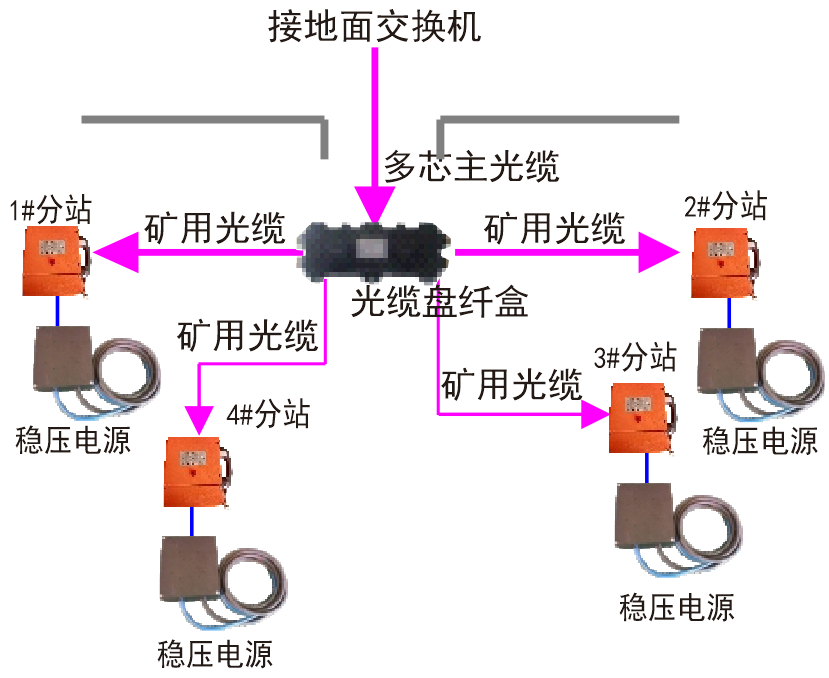

分站的光纜鏈接——樹形布置

◆ 單臺分站需占用1芯光纜。

◆ 多芯主光纜的芯數≥分站數量。

◆ 多芯主光纜直接連接至地面交換機，利用光纜盤纖盒分支連接至分站。

◆ 此方式適用巷道分支較多、分站較 多或井下無環網的情況。

分站的光纜連接——級聯式布置

◆ 如圖所示，分站利用一根礦用光纜 總體連接至地面交換機、井下環網交換機。

◆ 每個分站相當于一個節點，一根礦 用光纜最多接8個分站。

◆ 此方式適用巷道分支少、延伸較遠 及分站少的情況。

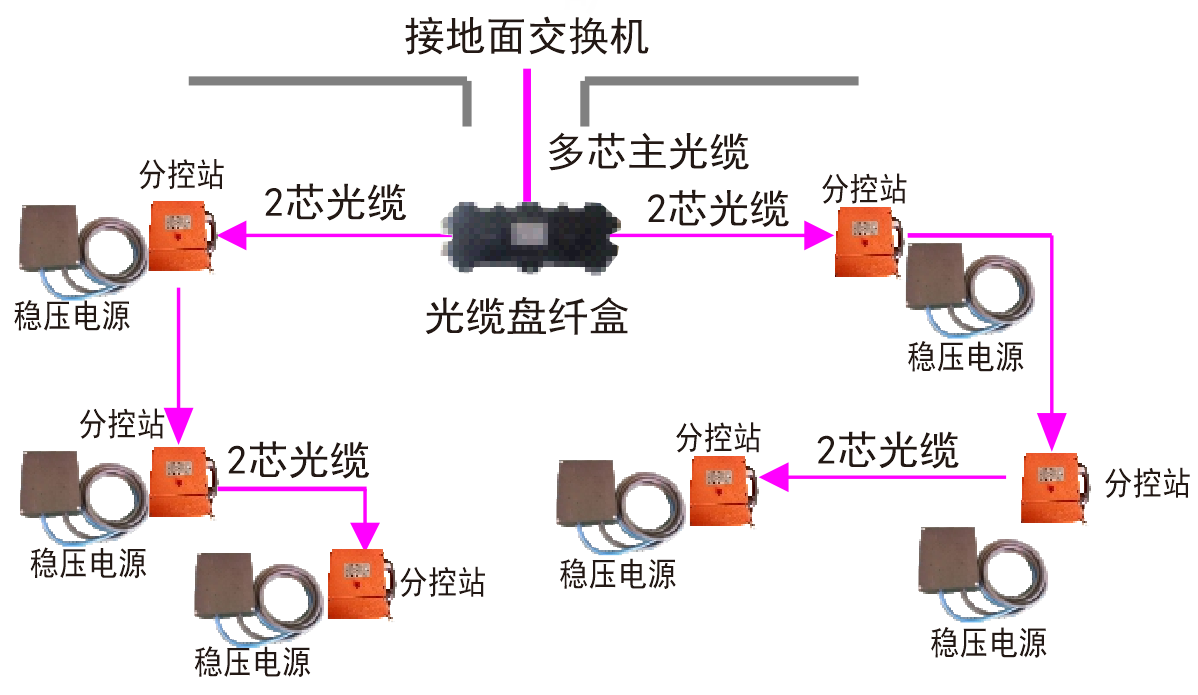

分站的光纜連接—復合式布置

◆ 如圖所示，分站的布置方式綜合了樹形與節點式的兩種方式。

◆ 此方式適用多水平、巷道分支多、及分站多的情況。

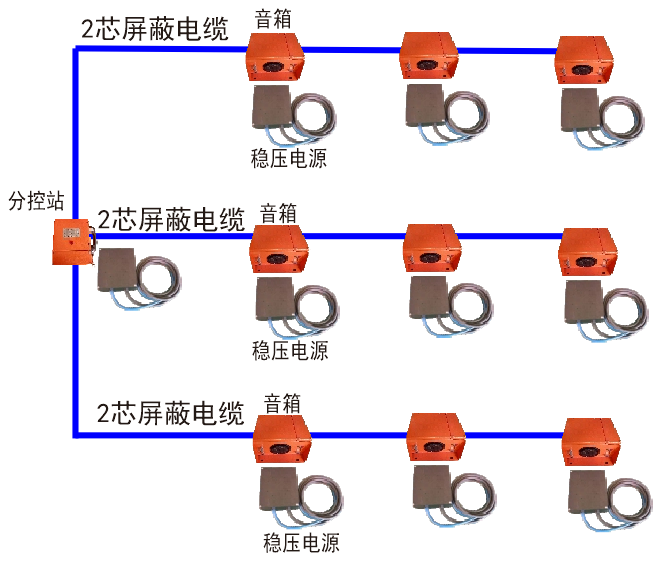

音箱的布置

◆ 音箱通過屏蔽電纜接入分站（允許多支路接入）；

◆ 分站至后接終端的傳輸距離≤1km，當多條支路時，以最長的支路距離計算；

◆ 分站后接音箱總負載數量≤8臺。

遠程監控系統

產品概述

    遠程監控系統是建立智能型遠程監視監控平臺，采用光纖實時傳輸視頻與控制信號，經遠程監 控軟件分析獲得現場設備的運行狀態、運行數據與故障信息，監控人員能對運行數據和故障進行處 理與分析，實現遠程故障診斷、控制功能。

主要功能

◆ 集中監管：系統可同時監管現場每臺設備的通訊狀態、設備運行方式、運行參數、故障信息 等，并在設備出現異常時，能及時報警及故障信息提示。其中運行參數與故障信息實時存儲。

◆ 單獨控制：系統在集中監管的同時，可對每臺設備進行獨立的操作控制。

◆ 實時監視：系統對每臺設備的關鍵控制位置分別進行編號，實時監視，存儲信息不低于30 天。

◆ 設備運行信息查詢、分析與打?。焊鶕?jù)設備運行參數與故障信息不同，選擇不同的信息查詢 方式，譬如曲線數據或報表數據。

◆ 設備信息查詢：系統擁有設備的組成配件、維護管理、設備使用評價等方面的查詢功能，方 便使用者的維護管理。

遠程監控系統布置圖

鋼絲繩實時監控系統

產品概述

軟件著作權： 2015SR071787

   鋼絲繩實時監控系統實時監控架空乘人裝置牽引鋼絲繩的運行狀態，一方面從根本上杜絕了因 為鋼絲繩磨損斷絲引起的事故隱患，確保了架空乘人裝置的安全運行；另一方面提高鋼絲繩檢測的 工作效率，降低鋼絲繩檢測的勞動強度。

主要功能

◆ 操作臺實時顯示鋼絲繩的運行參數。

◆ 鋼絲繩運行數據查詢。

◆ 故障報警與顯示。

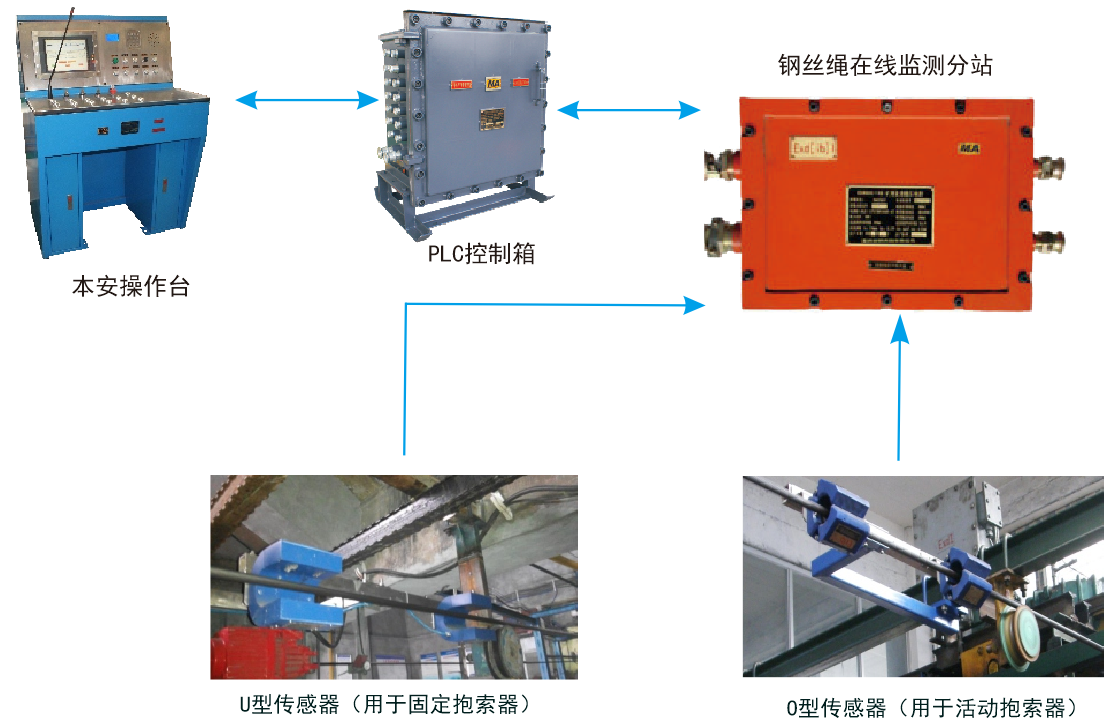

鋼絲繩實時監控系統布置圖
